Formação – Fechadura Motorizada FUHR 881
Apresentação de produto Fechadura FUHR 881

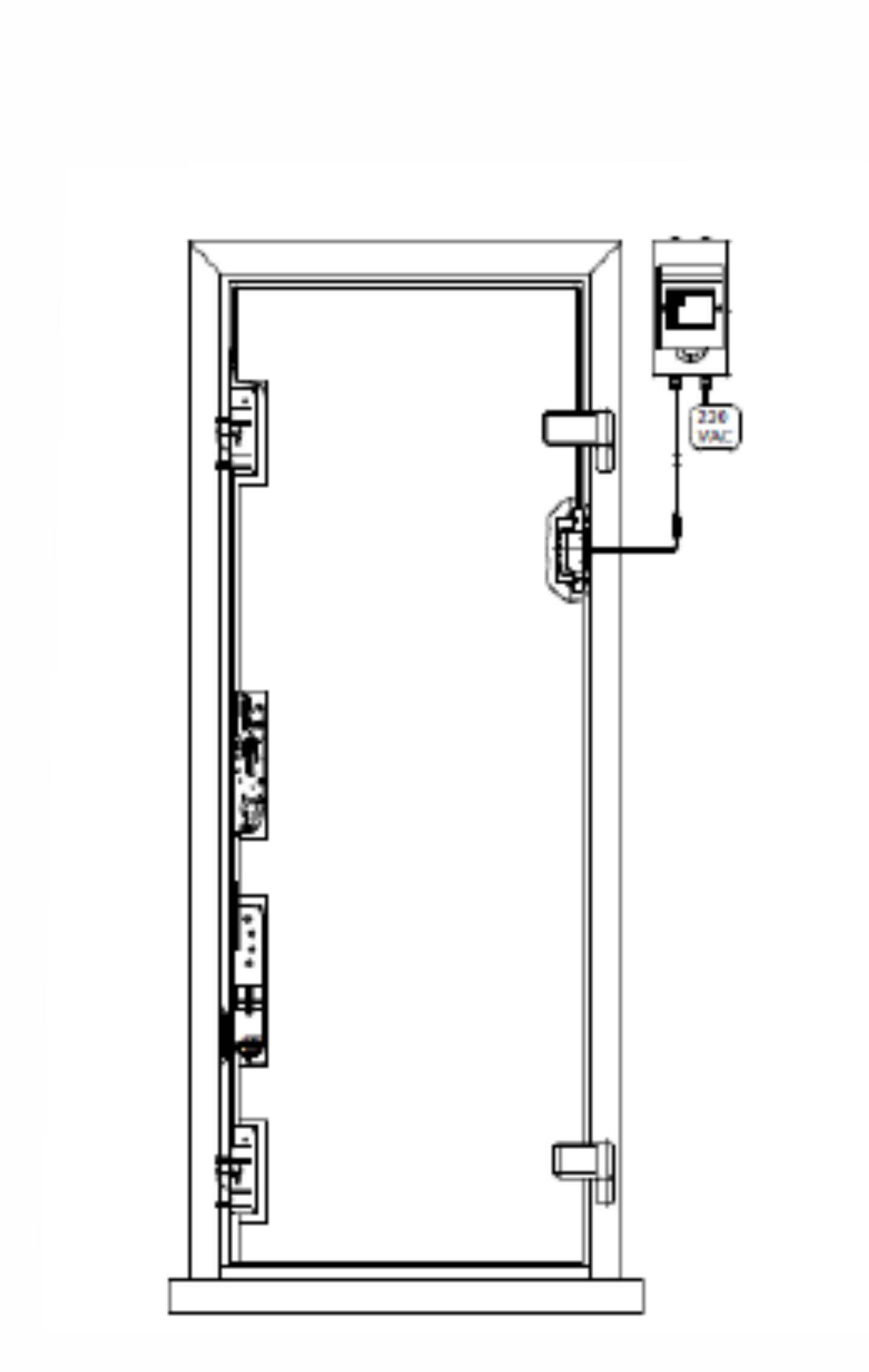

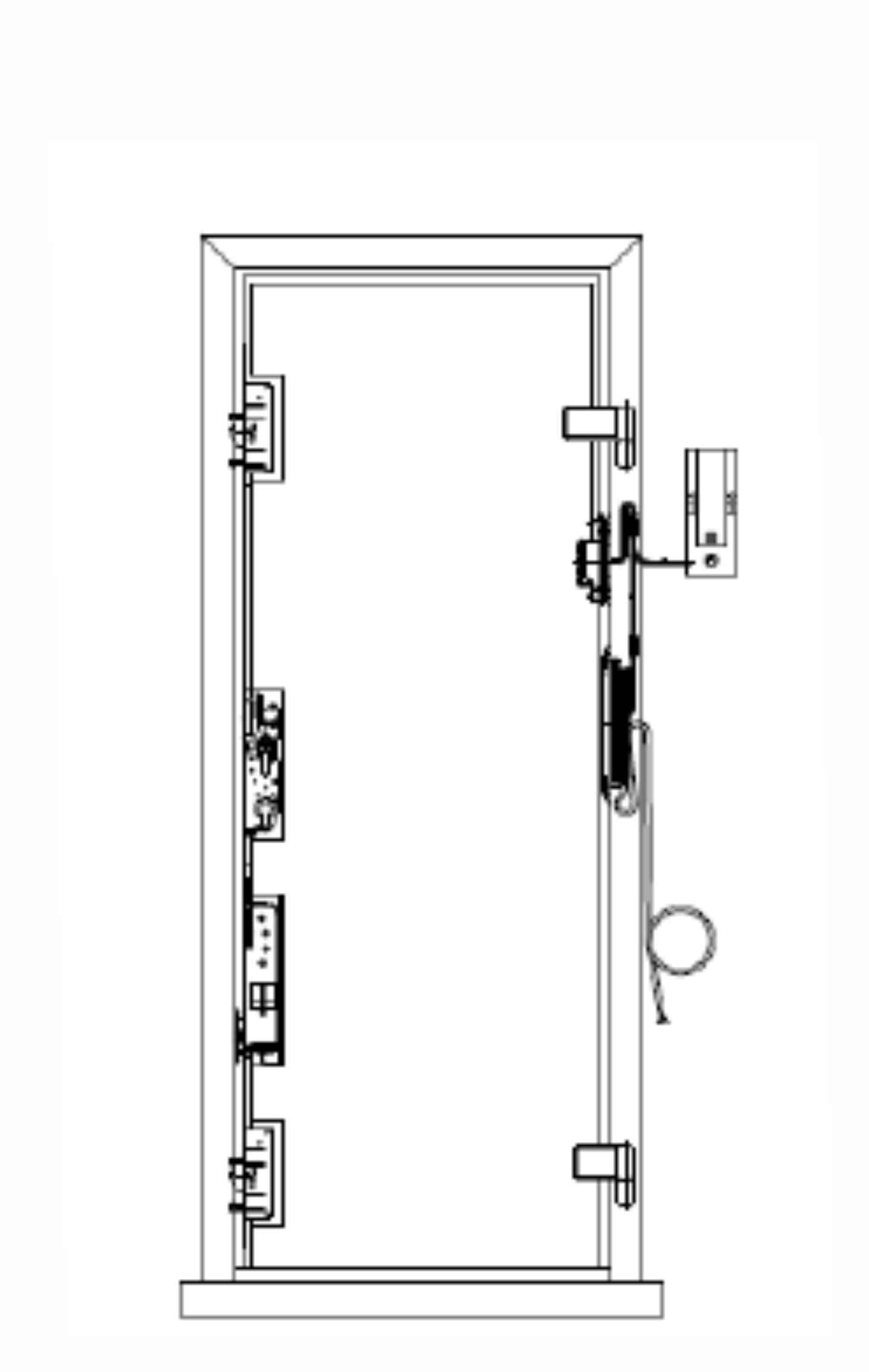

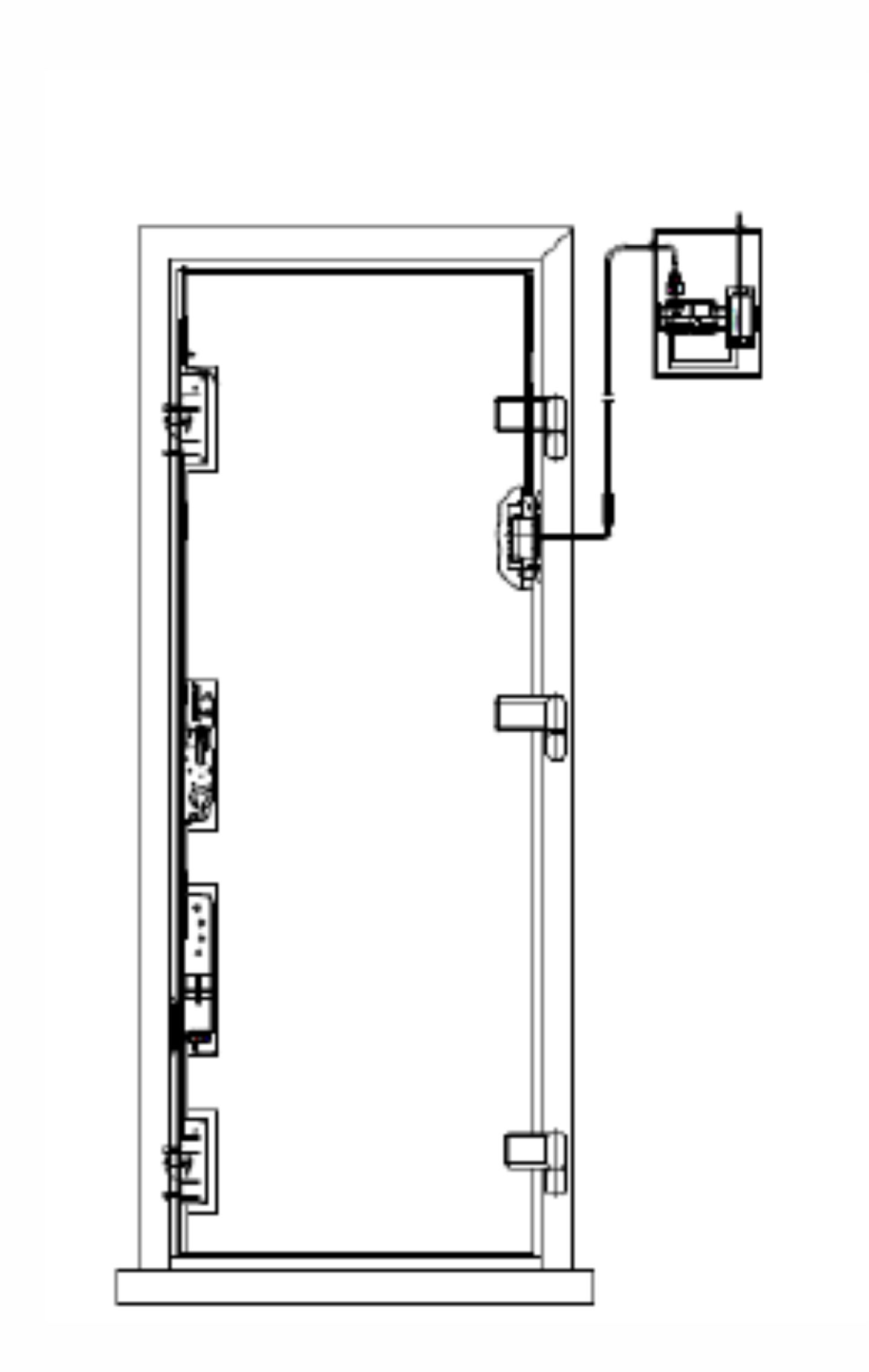

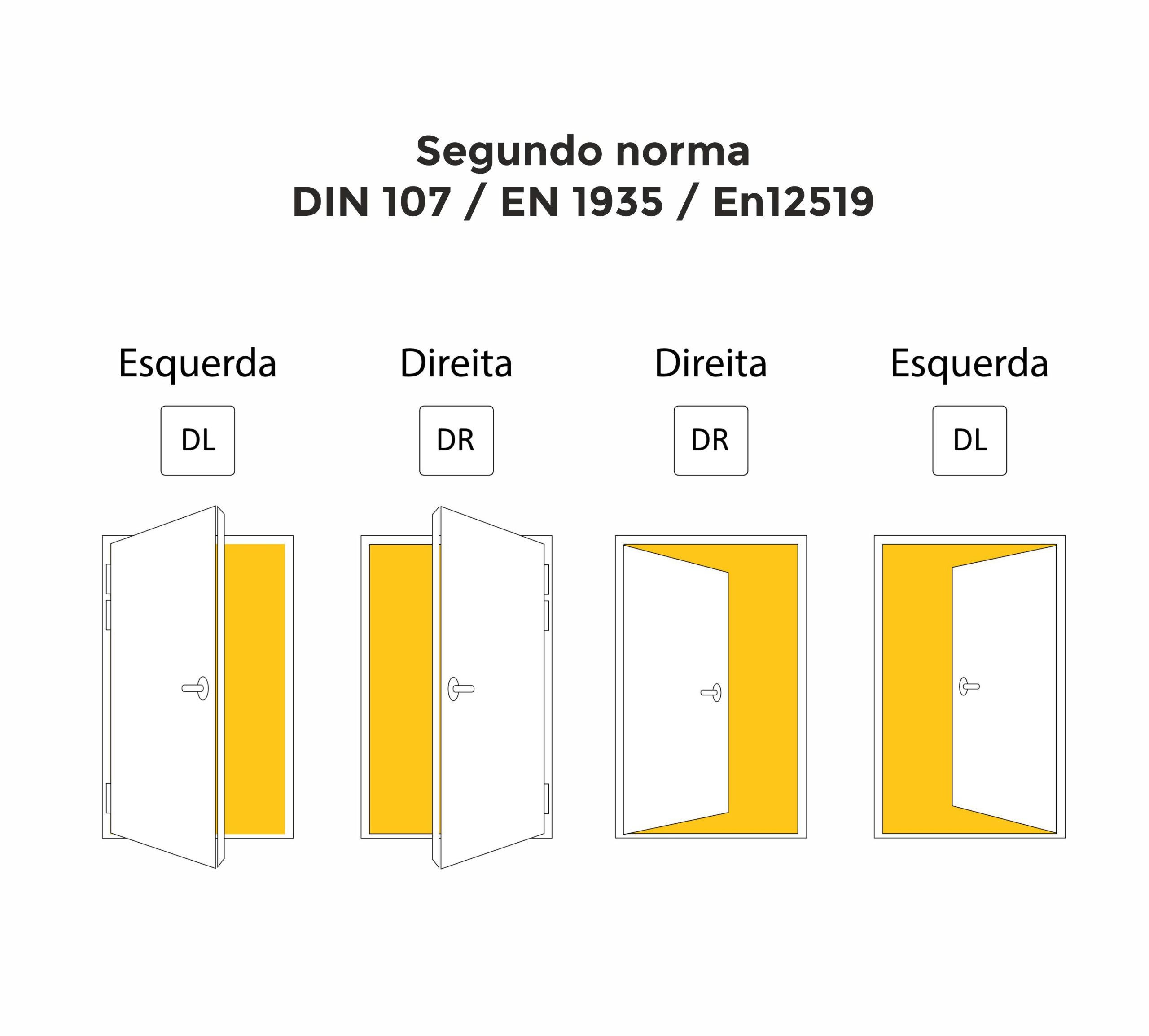

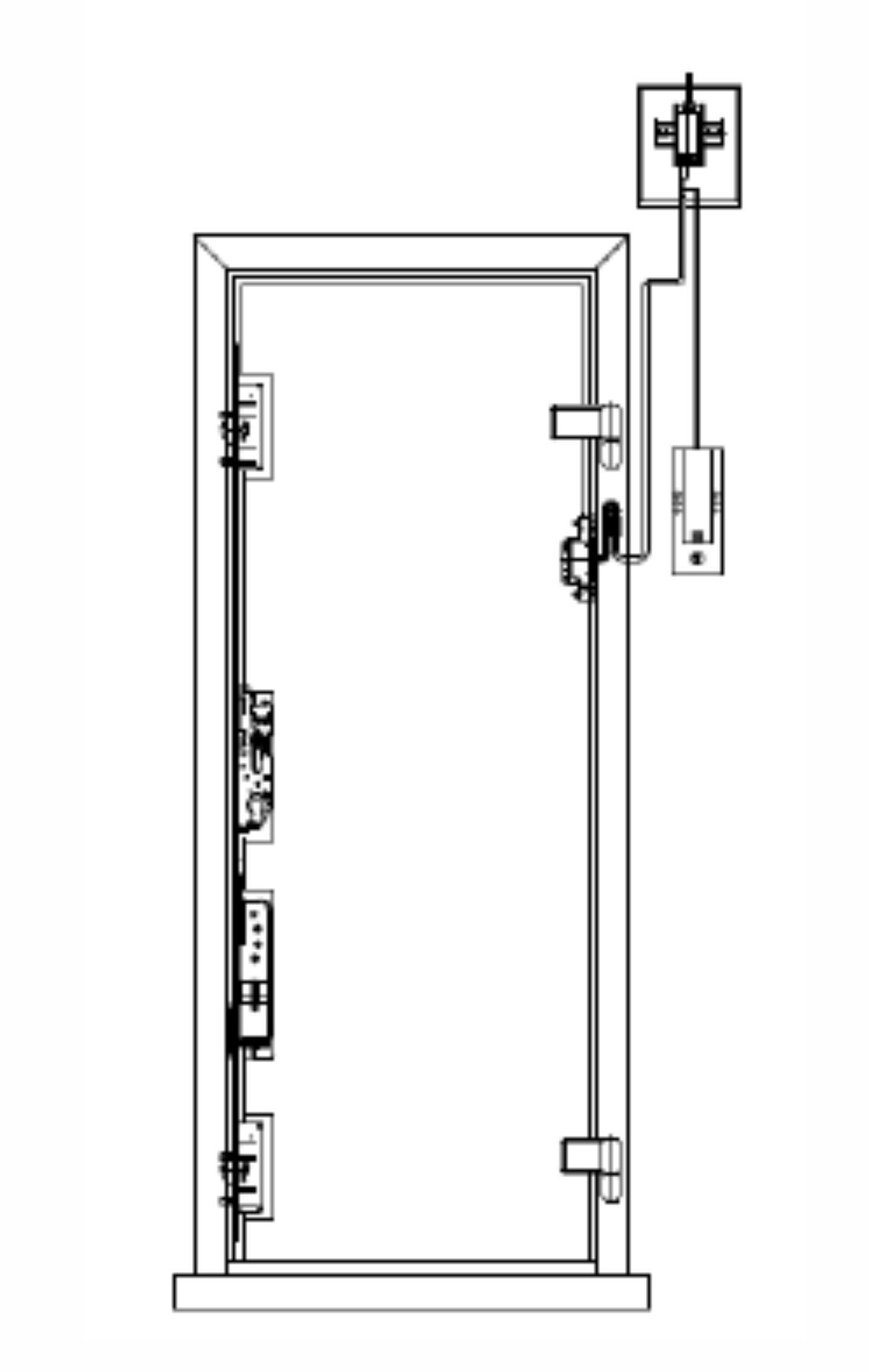

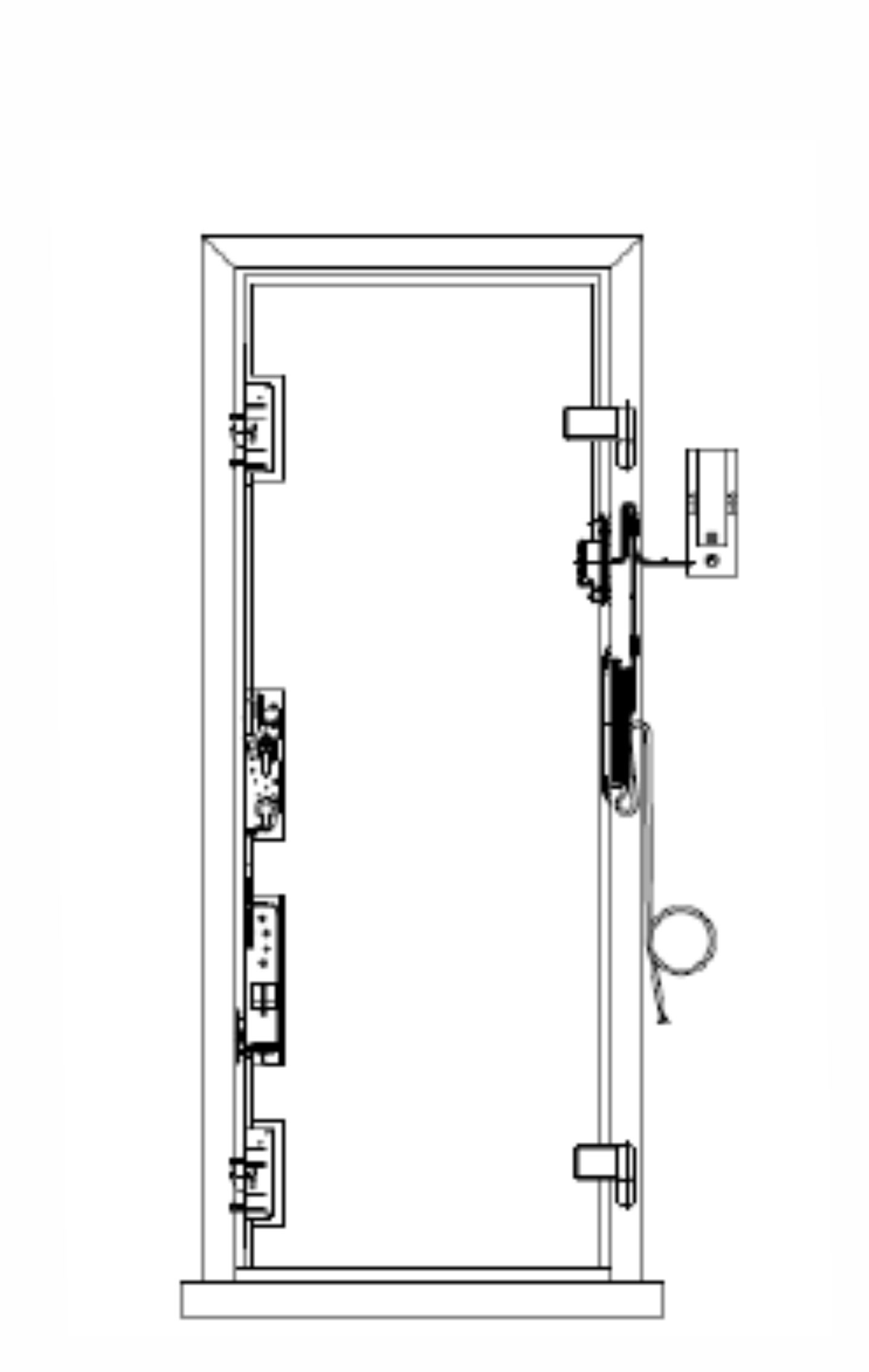

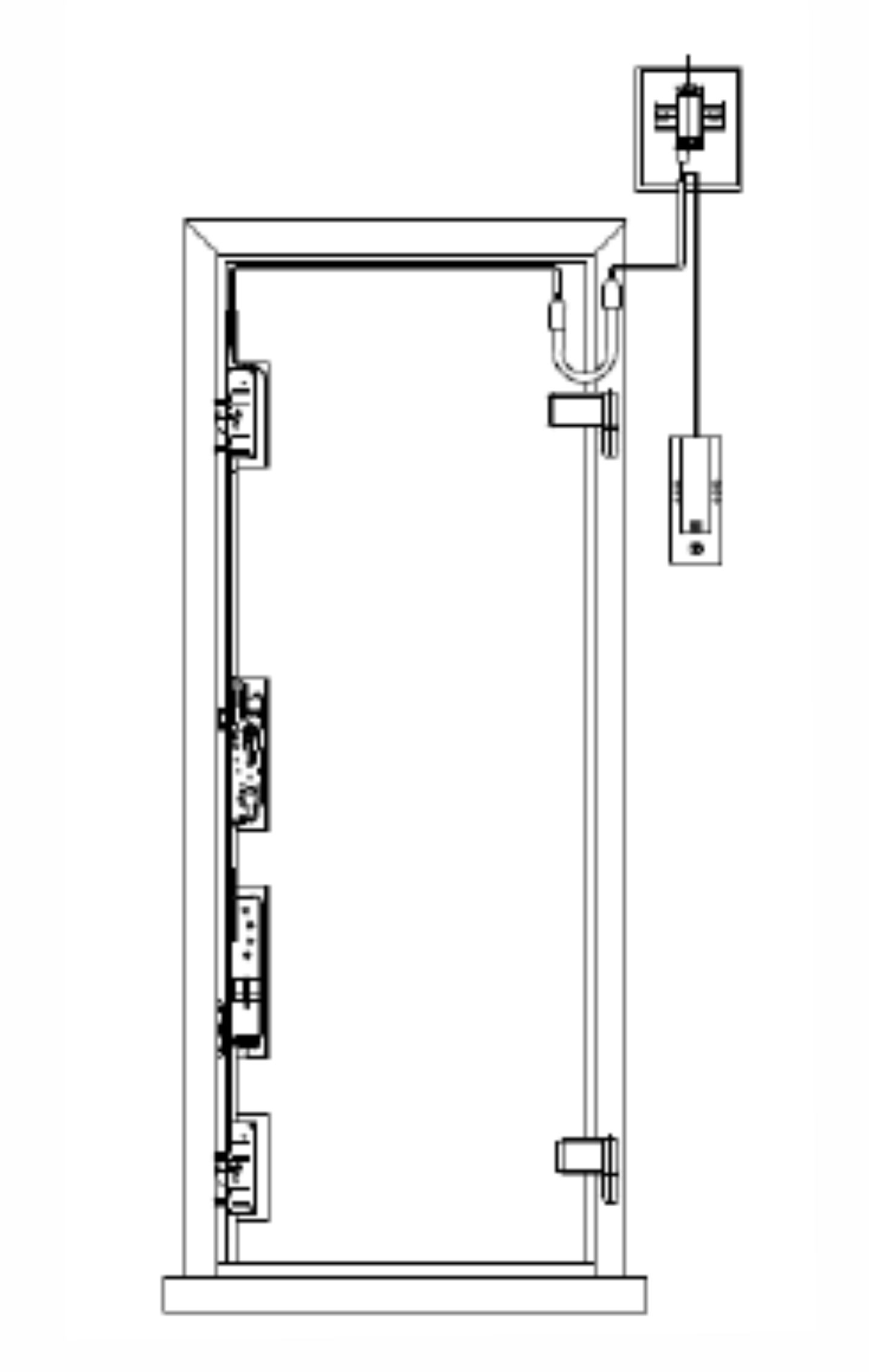

Tipo de instalação em obra
Instalação:
• Os parafusos de fixação devem ser posicionados perpendicularmente à testa (pletina).
• Observe a posição exata das chapas testas e elementos de fecho conforme o desenho.
• Para portas de alumínio certificadas SKG: Fixe a testa ao perfil de alumínio com parafusos
de 4 mm dediâmetro e comprimento adequado ao sistema de perfis.
• Fixe o com parafusos de 4 mm de diâmetro, atravessando duas câmaras do perfil de alumínio.

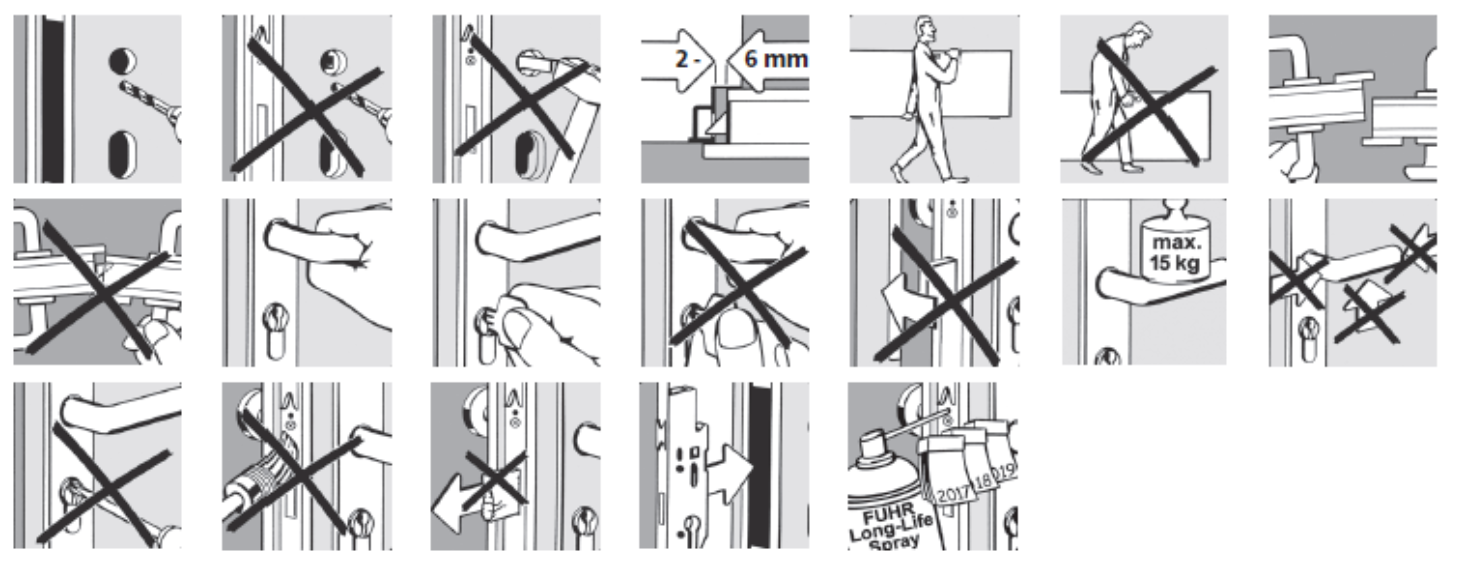

Cuidados a observar:
Cuidados a observar:

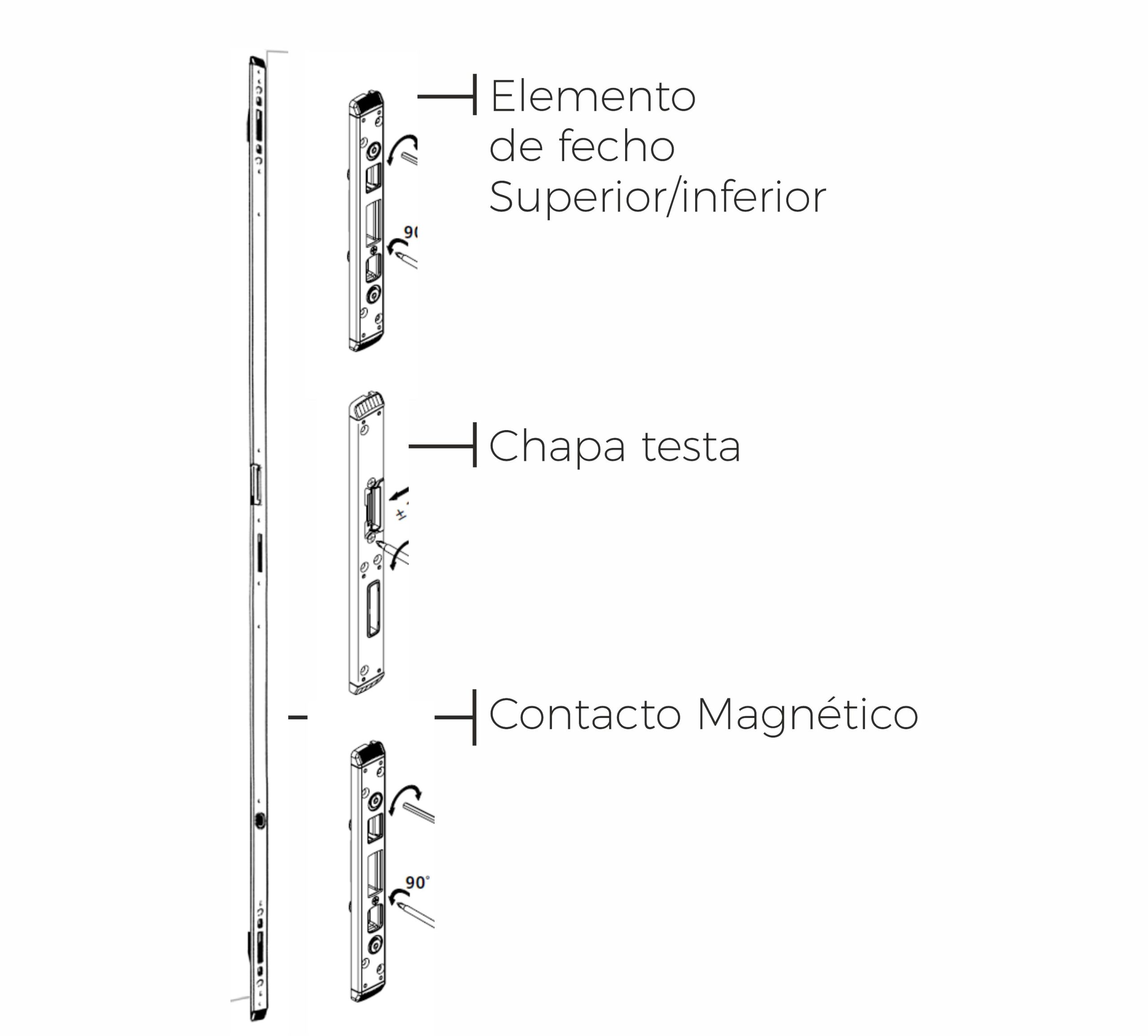

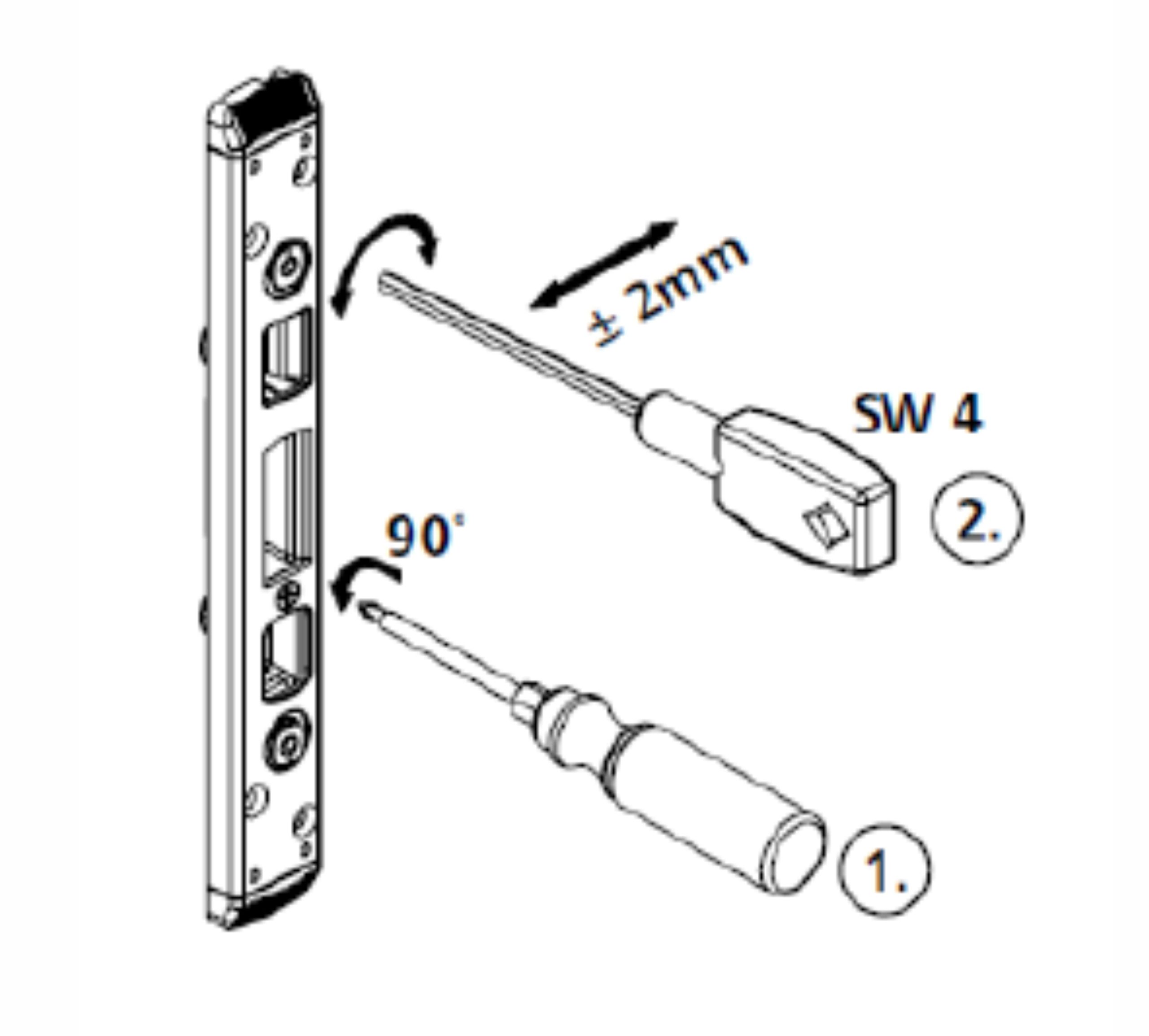

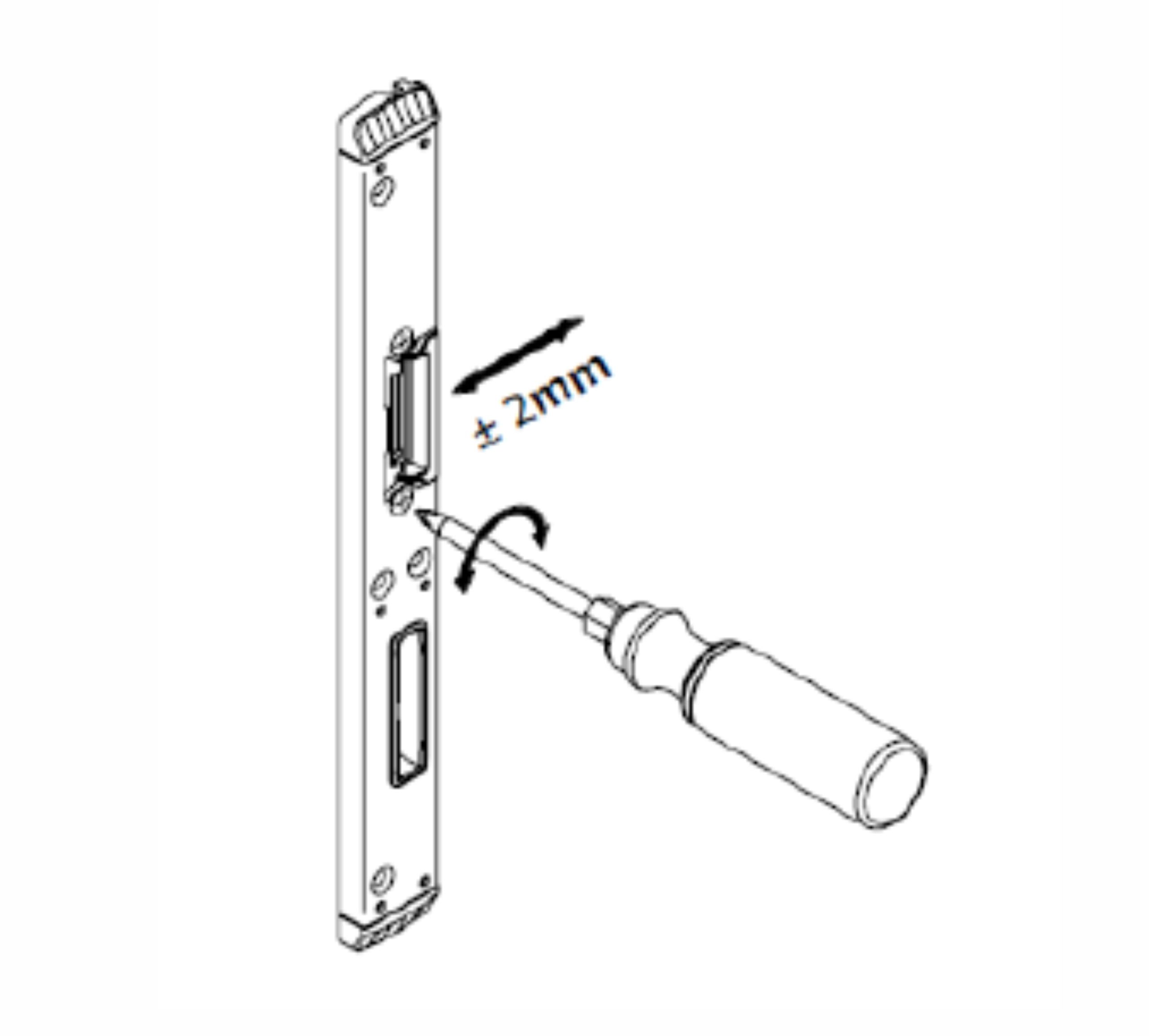

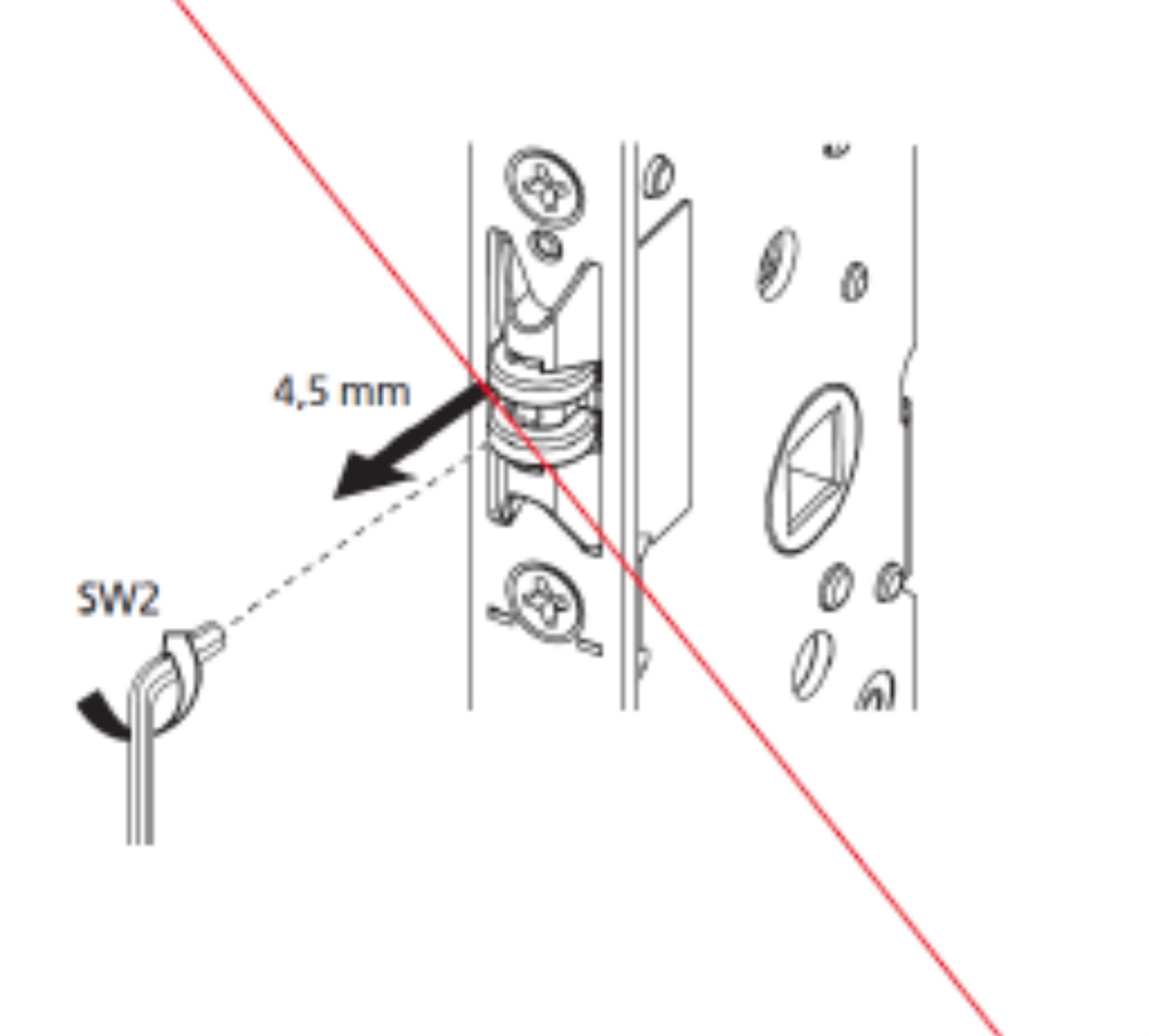

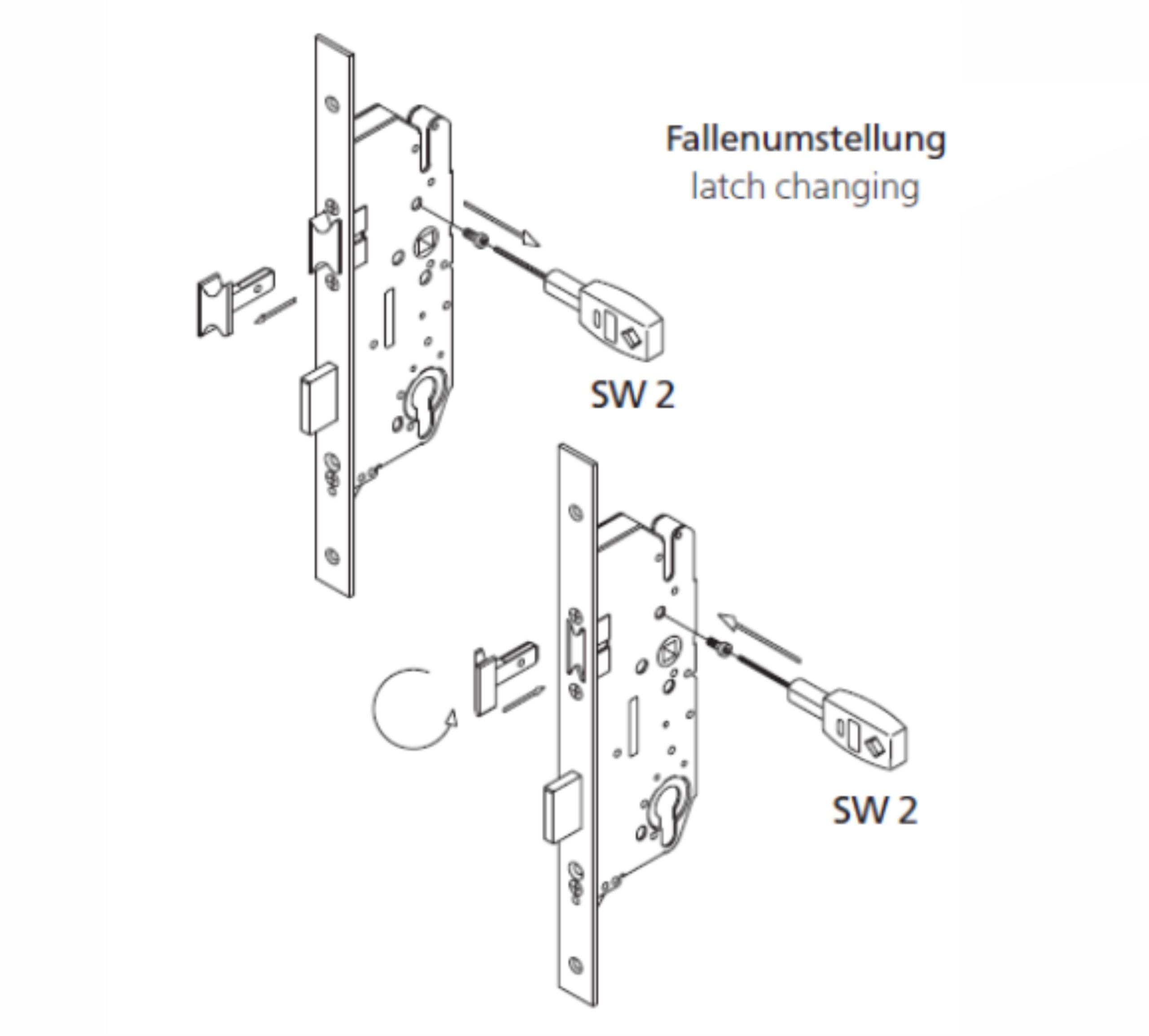

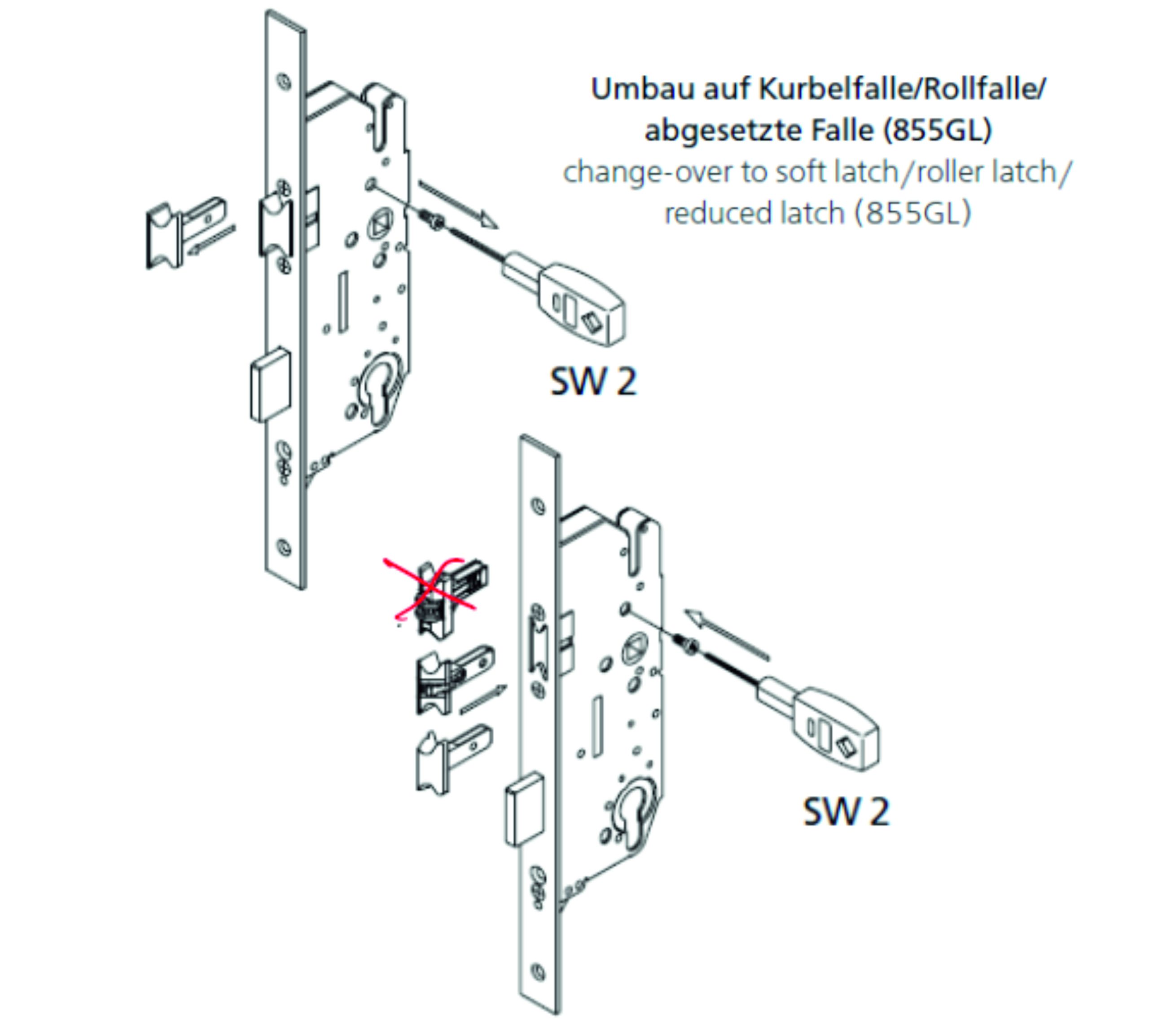

Afinação chapa testas, elementos de fecho e trinco de rolo:
1. Introdução
• Sistema de fecho multiponto motorizada para portas de entradas.
• Bloqueio automático 3 segundos após fechar.
• Desbloqueio pelo exterior via chave ou sistemas FUHR (transponder, impressão
digital, rádio) e pelo interior via manípulo ou sinal elétrico.
• Versão ServoAccess oferece assistência motorizada para abertura mecânica
2. Informações Importantes e Segurança
Instalação e manutenção apenas por profissionais. Não modificar componentes nem usar peças não originais. Proteger contra humidade e químicos. Em caso de avaria, desligar a unidade e operar manualmente. Certificação para portas corta-fogo e saídas de emergência (EN 1125 / EN 179).
3. Componentes do Kit

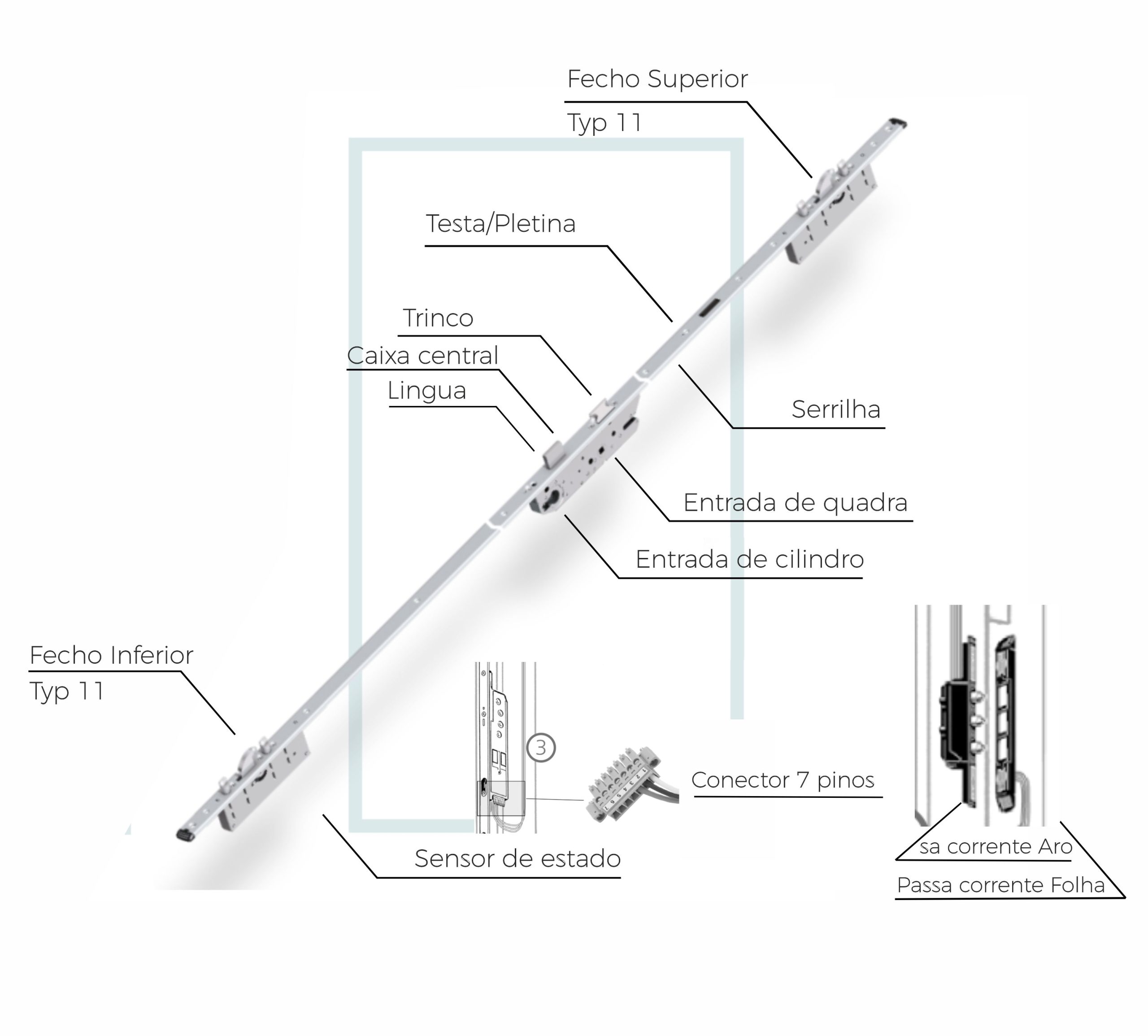

Fecho multiponto (Fechadura) com unidade motorizada, Chapa testas e elementos de fecho, unidade de controlo com recetor rádio e LED, fonte de alimentação, dispositivo de contacto para transferência elétrica/dados, chaves rádio.
4. Instalação
• Fresagens adicionais no perfil da porta e aro.
• Cuidados com cablagem e alinhamento dos contactos.
• Binário máximo de aperto: 1 Nm.
• Instalar unidade de controlo e transformador no aro.
5. Comissionamento
Verificar alinhamento da porta. Instalar cilindro com mecanismo livre (FZG).
Testar funções: chave, manípulo e rádio..
6. Ligações Externas
Integração com sistemas de acesso, alarmes, automatismos.
Funções especiais:
• Função dia
• Abertura permanente
7. Controlo via Rádio (apenas para uso de periféricos FUHR)

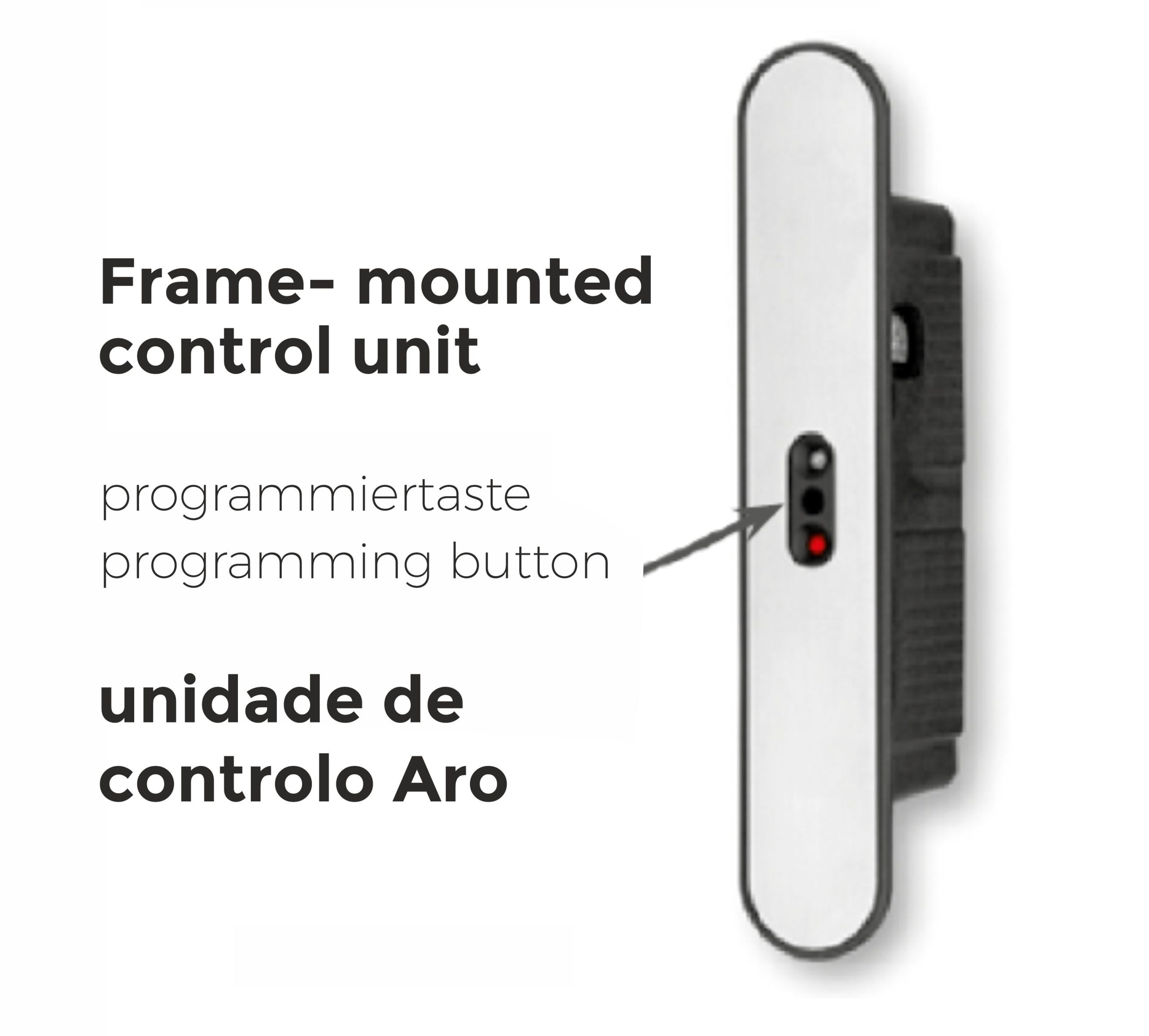

A Unidade de controlo possui um recetor de rádio Fuhr incorporado, o
mesmo pode ser desactivado. Tambem é possível o uso de recetor de
rádio Fuhr directamente acoplado ao motor dafechadura.Chave mestre
+ até 25 chaves utilizador. Código variável (rolling code).
Procedimentos para comissionamento e apagar chaves.
8. Manutenção
• Verificação anual de componentes.
• Lubrificação dos pontos móveis.
• Substituir bateria das chaves rádio (CR2032).
9. Dados Técnicos
• Consumo: 65 mA em standby; até 450 mA em movimento.
• Temperatura: -10°C a +50 °C.
• Peso máximo da folha: 200 kg.
• Rádio: 868,3 MHz.

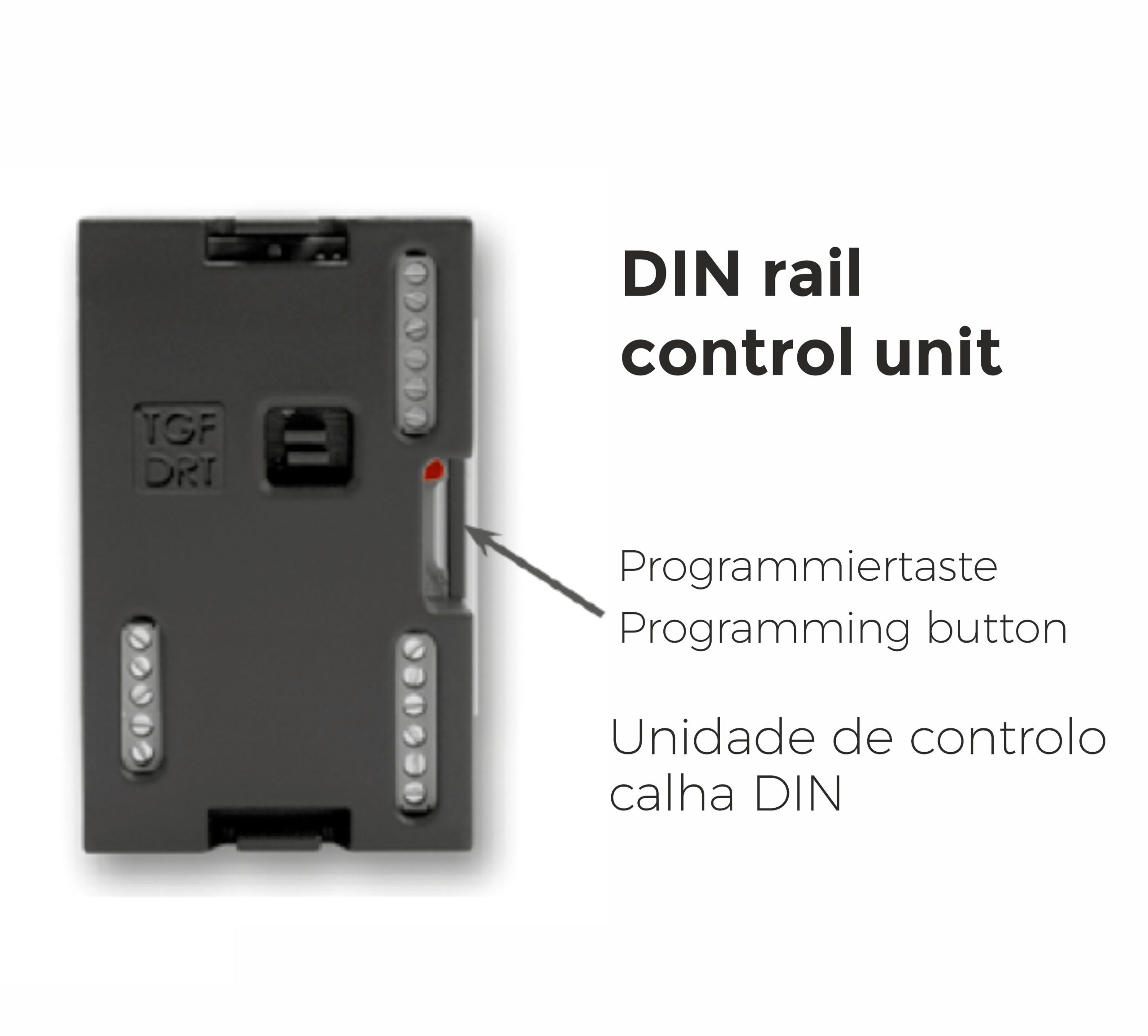

Connectividade unidade de controlo
Connectividade unidade de controlo
Terminal / Função / Atribuição
1 (GND) + 2 (+12 V)
Fonte de alimentação estabilizada 12 V CC ±4 %.
Saídas
3 + 4 - Saída comutada
• Saída, por exemplo, para acionamentos de portas automáticas de vaivém Contato de fecho
Após a abertura motorizada da fechadura multitronic, o contato é comutado por 2 segundos.
5 + 6 - Saída de alarme
• Posição de bloqueio, por exemplo, para sistemas de alarme
• Contato de abertura
• Sinal de feedback porta trancada/destrancada. Após a abertura da fechadura multitronic e/ou
abertura da folha da porta, o contato é comutado.
Entradas
7 + 8 - Abertura da porta Entrada
Entrada 6–12 V CA / 6–24 V CC
• Para impulsos de abertura não isolados por sistemas de controlo de acesso, por exemplo, de
intercomunicadores ou sistemas de controlo do edifício para desbloqueio temporário ou
função de trinco diurno.
• Sinal mantido > 1 segundo: Após abrir a folha da porta ou após 5 segundos, o trinco da
fechadura avança. Os elementos de bloqueio permanecem recolhidos.
9 + 10 - Abertura da porta
Entrada sem potencial (DRT)
• Para impulsos de abertura sem potencial por sistemas de controlo de acesso para desbloqueio
temporário e permanente.
• Durante a duração do sinal mantido, todos os elementos de bloqueio da fechadura multitronic
permanecem recolhidos, por exemplo, para desbloqueio permanente controlado por
interruptor horário.
11 + 12 - Abertura da porta
Entrada sem potencial (TFG)
• Para impulsos de abertura sem potencial por sistemas de controlo de acesso para desbloqueio
temporário ou função de trinco diurno (função dia).
• Sinal mantido > 1 segundo: Após abrir a folha da porta ou após 5 segundos, o trinco da
fechadura avança. Os elementos de bloqueio permanecem recolhidos.
13 – 15
Já ocupados pela transmissão elétrica e de dados.
16 + 17
Entrada sem potencial
• Desativação das funções motorizadas
Durante a duração do sinal mantido, todas as funções de abertura motorizada (controlo:
recetor de rádio e terminais de entrada 7–12 / controlo no acionamento do motor: terminais 4
e 7) são desativadas, por exemplo, para evitar a abertura motorizada da porta após armar um
sistema de alarme.
Jumper DRT
Quando o jumper DRT é removido, a saída no terminal 3 + 4 permanece ligada enquanto um sinal
contínuo é aplicado no terminal 9 + 10.
Jumper TGF
Quando o jumper TGF é removido, os elementos de bloqueio, mas não o trinco, são recolhidos ao
comutar a entrada no terminal 11 + 12 com um sinal > 1 segundo.
